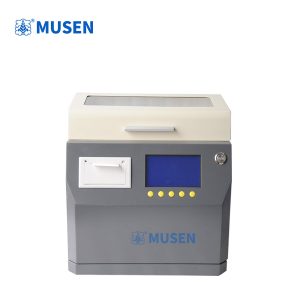

Одночашечный тестер диэлектрической прочности изоляционных масел с питанием от литиевой батареи: контроль качества трансформаторного масла

Надёжность высоковольтного оборудования во многом зависит от состояния жидкой изоляции. Трансформаторное масло выполняет сразу несколько важных функций: участвует в электрической изоляции токоведущих частей, отводит тепло и способствует нормальной работе оборудования в предусмотренных производителем режимах. В процессе эксплуатации его свойства могут изменяться под воздействием температуры, влаги, загрязнений и продуктов старения. Поэтому регулярная проверка электрической прочности масла является важной частью технического обслуживания силовых трансформаторов и другого маслонаполненного оборудования. Для проведения таких измерений в лабораторных и эксплуатационных условиях используется одночашечный тестер диэлектрической прочности изоляционных масел с питанием от литиевой батареи, сочетающий функцию испытания жидкого диэлектрика с возможностью автономной работы.

Почему необходимо проверять электрическую прочность масла

Трансформаторное масло должно сохранять способность препятствовать электрическому пробою в условиях, предусмотренных конструкцией оборудования. Однако даже масло с удовлетворительными внешними характеристиками не обязательно обладает необходимой электрической прочностью. Наличие влаги, взвешенных частиц, волокон и других загрязнений может влиять на распределение электрического поля и облегчать возникновение пробоя между электродами.

Изменение характеристик масла возможно как при длительной эксплуатации, так и в процессе хранения, транспортировки и заливки. На состояние жидкого диэлектрика влияют герметичность оборудования, условия обращения с маслом, контакт с окружающей средой и качество технологических операций. Поэтому оценивать его состояние исключительно по цвету или прозрачности недостаточно.

Испытание на пробой позволяет определить напряжение, при котором в заданных условиях возникает электрический разряд между электродами, погружёнными в образец. Полученное значение используют для оценки диэлектрических свойств жидкости в соответствии с выбранной методикой. При этом результат характеризует конкретный образец и условия испытания, а не все эксплуатационные свойства масла в целом.

Для комплексной диагностики могут дополнительно потребоваться измерения содержания влаги, кислотного числа, тангенса угла диэлектрических потерь и других показателей. Совместный анализ результатов помогает специалистам принимать более обоснованные решения относительно дальнейшей эксплуатации, фильтрации, сушки или замены масла.

Принцип работы одночашечного тестера

Основой испытания служит измерительная ячейка, в которую помещают подготовленную пробу изоляционной жидкости. Внутри неё располагаются электроды с установленным расстоянием между ними. Во время испытания напряжение между электродами постепенно увеличивается в соответствии с выбранным режимом, пока не произойдёт пробой либо не будет достигнут предусмотренный предел испытания.

Результат зависит не только от характеристик самого масла, но и от условий проведения измерения. Существенное значение имеют форма и состояние электродов, расстояние между ними, температура образца, наличие пузырьков воздуха, загрязнение измерительной ячейки и скорость повышения напряжения. Если подготовка пробы или процедура испытания отличаются от установленной методики, сравнение результатов может оказаться некорректным.

Одночашечная конструкция предусматривает использование одной испытательной ячейки для проведения измерений. Такой формат подходит для последовательной проверки отдельных проб и организации контрольных операций, когда нет необходимости одновременно испытывать несколько образцов в разных ячейках. После завершения измерения необходимо соблюдать предусмотренный порядок очистки и подготовки ячейки к следующему испытанию.

Одночашечный тестер диэлектрической прочности изоляционных масел с питанием от литиевой батареи дополнительно ориентирован на применение в условиях, где важна автономность оборудования. Питание от литиевой батареи позволяет работать без постоянного подключения к стационарному источнику электропитания, если это предусмотрено конструкцией конкретной модели. Такая особенность может быть полезна при выездных проверках, обслуживании удалённых объектов и организации измерений непосредственно на площадке эксплуатации.

При выборе устройства следует отдельно уточнять ёмкость аккумулятора, время автономной работы, способ зарядки и допустимые условия эксплуатации. Само наличие литиевой батареи не определяет точность измерений и не заменяет проверки остальных технических характеристик.

Применение при обслуживании силовых трансформаторов

Силовые трансформаторы работают под воздействием электрических, тепловых и механических нагрузок. Для маслонаполненных конструкций состояние жидкой изоляции имеет особое значение, поскольку ухудшение её свойств может сопровождаться снижением электрической прочности изоляционной системы. Регулярный контроль масла помогает отслеживать изменения его характеристик и дополняет другие диагностические мероприятия.

При плановом техническом обслуживании образцы масла могут отбираться для лабораторной проверки по установленному графику. Если оборудование подвергалось ремонту, масло заменялось или проходило обработку, повторное испытание позволяет оценить его электрическую прочность после соответствующей технологической операции. Периодичность контроля и критерии оценки определяются требованиями к конкретному оборудованию и применимыми нормативными документами.

На объектах энергетики переносное испытательное оборудование может быть удобно для специалистов, которым необходимо проводить проверки в разных местах. Автономное питание уменьшает зависимость от наличия стационарной розетки в точке проведения работ, хотя условия транспортировки, размещения и подключения прибора должны соответствовать инструкции изготовителя.

Кроме силовых трансформаторов, испытания жидких диэлектриков могут применяться при контроле масла в других видах электрооборудования, если это предусмотрено его конструкцией и регламентом технического обслуживания. В каждом случае методика должна соответствовать типу жидкости и назначению проверяемого объекта.

Подготовка образца и достоверность результатов

Даже современный измерительный прибор не гарантирует достоверный результат при неправильном отборе или подготовке пробы. Масло необходимо помещать в чистую подходящую ёмкость, исключая попадание влаги, пыли и посторонних частиц. При транспортировке следует предотвращать загрязнение образца и учитывать требования применяемой методики.

Перед испытанием проверяют состояние измерительной ячейки и электродов. На их поверхности не должно быть загрязнений, способных повлиять на электрическое поле или изменить условия пробоя. Расстояние между электродами, порядок заполнения ячейки, необходимость выдержки образца и другие параметры устанавливают в соответствии с инструкцией к прибору и применяемым стандартом.

Для повышения воспроизводимости важно соблюдать одинаковые условия при повторных измерениях. Если методика предусматривает несколько последовательных пробоев, результаты регистрируют и обрабатывают в установленном порядке. Отдельное значение не всегда отражает общую картину, поэтому оценка должна учитывать предусмотренные процедурой повторения и критерии интерпретации.

При работе с образцами необходимо также учитывать безопасность. Испытание проводится под высоким напряжением, поэтому оператор должен соблюдать правила обращения с электрооборудованием, не открывать измерительную ячейку во время подачи напряжения и выполнять очистку только после завершения процедуры и отключения установки в соответствии с инструкцией.

На что обратить внимание при выборе оборудования

Подбор тестера начинается с определения задач, которые предстоит решать лаборатории или эксплуатационной службе. Необходимо учитывать типы исследуемых жидкостей, требуемый диапазон испытательного напряжения, применяемую методику и условия проведения измерений. Если оборудование планируется использовать на выезде, особое значение приобретают масса, габариты, автономность и удобство транспортировки.

При сравнении моделей целесообразно проверить следующие характеристики:

• диапазон испытательного напряжения и предусмотренные режимы его изменения;

• параметры испытательной ячейки и электродной системы;

• соответствие применяемым методикам испытания жидких диэлектриков;

• точность измерения и способы отображения результатов;

• ёмкость литиевой батареи и условия автономной работы;

• наличие защитных функций и блокировок, предусмотренных конструкцией;

• требования к обслуживанию, очистке и проверке измерительных характеристик.

Необходимо также уточнить, какие данные прибор сохраняет и каким образом результаты можно переносить в рабочие журналы или отчёты. Если измерения используются для производственного контроля, важно обеспечить прослеживаемость результатов и соблюдение единого порядка регистрации.

Роль автономного тестирования в диагностике изоляции

Контроль электрической прочности масла помогает выявлять изменения характеристик жидкого диэлектрика и своевременно обращать внимание на возможные проблемы в системе изоляции. Однако интерпретация результатов требует учёта условий отбора проб, методики испытания и других диагностических данных. Только комплексная оценка позволяет сделать обоснованный вывод о состоянии масла и необходимости дальнейших действий.

Одночашечный тестер диэлектрической прочности изоляционных масел с питанием от литиевой батареи может быть практичным решением для лабораторий и эксплуатационных подразделений, которым требуется проверять отдельные образцы масла в стационарных или выездных условиях. При выборе оборудования следует оценивать не только автономность питания, но и соответствие измерительной системы техническим требованиям, удобство подготовки проб и возможность воспроизводимого выполнения испытаний. Такой подход помогает организовать последовательный контроль жидкой изоляции и поддерживать надёжность обслуживания маслонаполненного электрооборудования.
