Резонансная испытательная система кабеля: проверка изоляции высоковольтных кабельных линий

Надёжность кабельной линии определяется не только качеством токопроводящих жил, но и состоянием изоляции, соединительных муфт и концевых заделок. При монтаже, вводе в эксплуатацию и последующем техническом обслуживании необходимо проверять способность кабеля выдерживать электрические нагрузки, предусмотренные проектом и применимыми нормативными требованиями. Для испытаний высоковольтных кабелей применяется резонансный метод, позволяющий формировать испытательное напряжение с учётом электрических параметров подключённого объекта. Резонансная испытательная система кабеля предназначена для проведения таких проверок и может использоваться при контроле изоляции кабельных линий на энергетических объектах, промышленных предприятиях и в специализированных испытательных лабораториях.

Почему высоковольтные кабели нуждаются в испытаниях

Кабельная изоляция в процессе эксплуатации подвергается воздействию электрического поля, температуры, влаги и механических нагрузок. Дополнительные риски возникают при транспортировке, прокладке, монтаже муфт и подключении концевых устройств. Повреждения наружной оболочки, нарушения технологии монтажа и локальные дефекты изоляции могут снижать надёжность всей линии, даже если её внешнее состояние не вызывает очевидных опасений.

Проверка электрической прочности позволяет оценить поведение изоляционной системы при заданном испытательном воздействии. Такие испытания проводят при приёмке кабельных линий, после отдельных ремонтных работ и в рамках диагностических мероприятий, если это предусмотрено техническими требованиями к конкретному типу кабеля.

При этом метод испытания нельзя выбирать без учёта конструкции линии. Кабели с изоляцией из сшитого полиэтилена, бумажно-масляной изоляцией и другими диэлектрическими материалами отличаются электрическими характеристиками и требованиями к диагностике. Поэтому перед проведением испытаний необходимо определить тип кабеля, его номинальное напряжение, длину, состояние и допустимые режимы проверки.

Особое значение имеет ёмкостный характер кабельной линии. При подаче переменного напряжения кабель потребляет не только активную мощность, связанную с потерями, но и реактивную мощность, обусловленную ёмкостью изоляции. По мере увеличения длины линии ёмкостная нагрузка может существенно усложнять проведение высоковольтных испытаний обычными источниками переменного напряжения.

Принцип работы резонансной испытательной системы

Резонансные испытательные установки используют взаимодействие индуктивности и ёмкости электрической цепи. При определённых условиях их реактивные сопротивления компенсируют друг друга, благодаря чему система может обеспечивать требуемое испытательное напряжение при меньшей потребности в мощности от источника по сравнению с нерезонансной схемой сопоставимого назначения.

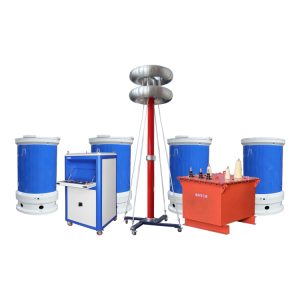

В типовой конфигурации резонансная установка включает источник возбуждения, регулирующий или преобразовательный блок, резонансный реактор, элементы настройки и средства измерения. Конкретный состав оборудования зависит от конструкции системы и применяемой схемы. Испытуемый кабель подключается к высоковольтной части установки, а параметры цепи подбираются с учётом его электрической ёмкости и требуемого режима испытания.

Когда система настроена вблизи резонансного режима, напряжение на испытуемом объекте может значительно превышать напряжение возбуждения. Это позволяет организовать испытание высоковольтной изоляции без необходимости использовать источник, рассчитанный на полную реактивную мощность кабельной нагрузки при обычном режиме подачи напряжения.

Резонансная испытательная система кабеля особенно актуальна при работе с протяжёнными линиями, обладающими значительной ёмкостью. Однако фактические возможности установки зависят от её номинальных параметров, диапазона настройки, характеристик реактора и ёмкости подключённого кабеля. Перед выбором оборудования необходимо убедиться, что система рассчитана на требуемые напряжение, частоту, продолжительность испытания и параметры конкретного объекта.

Применение на энергетических и промышленных объектах

Одной из основных областей применения резонансных систем является испытание силовых кабельных линий среднего и высокого напряжения. Такие линии используются для передачи электроэнергии между подстанциями, распределительными устройствами, производственными корпусами и другими элементами электрической инфраструктуры.

При вводе новой кабельной линии в эксплуатацию испытания помогают проверить состояние изоляции после транспортировки, прокладки и монтажа. Особое внимание уделяется соединительным муфтам и концевым заделкам, поскольку качество выполнения этих узлов влияет на общую надёжность кабельной системы. Методика и испытательные параметры определяются типом кабеля и действующими требованиями.

На промышленных предприятиях высоковольтные кабели обеспечивают питание электродвигателей, технологических установок, распределительных пунктов и другого оборудования. В таких условиях незапланированный отказ кабельной линии может привести к остановке производственных процессов. Поэтому испытания включают в программы технического контроля в тех случаях, когда они предусмотрены регламентом эксплуатации и рекомендациями изготовителя.

Резонансные установки также применяются специализированными электротехническими лабораториями и организациями, выполняющими пусконаладочные работы. Переносные или модульные решения могут быть удобны для проведения испытаний на различных объектах, однако их транспортировка, сборка и подключение требуют соблюдения установленных процедур безопасности.

Как выбрать оборудование для испытания кабельной линии

Выбор испытательной системы начинается с анализа характеристик объекта. В первую очередь необходимо учитывать номинальное напряжение кабеля, его длину, тип изоляции и электрическую ёмкость. Эти параметры определяют требования к испытательному напряжению, диапазону настройки резонансного контура и рабочим возможностям установки.

При подборе оборудования следует обратить внимание на несколько факторов:

• Диапазон испытательного напряжения. Система должна обеспечивать значения, предусмотренные методикой для конкретного типа кабеля.

• Допустимая ёмкостная нагрузка. Необходимо учитывать параметры кабельной линии и возможность настройки установки в требуемом диапазоне.

• Рабочая частота. Она должна соответствовать выбранному методу испытания и техническим характеристикам кабельной изоляции.

• Продолжительность испытания. Важно проверить, допускает ли оборудование необходимый режим работы при заданной нагрузке.

• Измерительные возможности. Контроль напряжения, тока и других предусмотренных параметров помогает отслеживать состояние испытательной цепи.

• Защитные функции. Система должна обеспечивать предусмотренные конструкцией средства защиты от аварийных режимов и неправильных действий оператора.

Помимо электрических характеристик, следует учитывать условия эксплуатации. Для выездных работ имеют значение масса отдельных модулей, габариты, требования к транспортировке и доступность площадки для установки оборудования. Если испытания проводятся регулярно, полезно оценить удобство подключения, настройки и технического обслуживания.

Не менее важно наличие технической документации. В ней должны быть отражены ограничения по нагрузке, требования к электропитанию, порядок подготовки системы и допустимые условия проведения испытаний. Подтверждение совместимости установки с конкретной кабельной линией необходимо выполнять до начала работ, а не непосредственно во время подачи высокого напряжения.

Подготовка к испытаниям и оценка результатов

Перед испытанием специалисты изучают техническую документацию кабеля, определяют схему подключения и проверяют состояние доступных элементов линии. Кабель должен быть отсоединён от оборудования, которое не предназначено для воздействия выбранного испытательного напряжения. Также необходимо организовать рабочую зону, установить ограждения, проверить заземление и убедиться в исправности измерительных цепей.

После подключения выполняют настройку системы с учётом ёмкостных характеристик кабеля. Испытательное напряжение повышают и поддерживают в соответствии с установленной методикой. Во время проверки контролируют предусмотренные параметры и обращают внимание на признаки ненормальной работы оборудования. Любые отклонения оцениваются с учётом требований безопасности и инструкции изготовителя испытательной установки.

Результаты испытания нельзя интерпретировать изолированно от состояния кабельной линии и условий проведения проверки. Выдерживание заданного напряжения является важным показателем, но не всегда позволяет выявить все виды дефектов. При необходимости применяются дополнительные диагностические методы, включая измерение частичных разрядов и другие способы оценки состояния изоляции, если они подходят для конкретного кабеля.

После завершения испытания необходимо выполнить предусмотренную процедуру отключения, разрядки и заземления кабельной линии. Остаточный электрический заряд может сохраняться в ёмкостной системе даже после отключения источника, поэтому переход к дальнейшим работам допускается только после выполнения всех установленных мер безопасности.

Значение резонансных испытаний для надёжности электроснабжения

Испытание высоковольтных кабелей требует согласования параметров источника напряжения с электрическими характеристиками объекта. Резонансный принцип позволяет эффективно организовать испытательный процесс при значительной ёмкостной нагрузке и снизить требования к мощности возбуждения по сравнению с традиционными нерезонансными решениями аналогичного назначения.

Резонансная испытательная система кабеля помогает проводить проверки изоляции при вводе линий в эксплуатацию, после ремонта и в рамках планового технического контроля. При выборе установки необходимо учитывать тип кабеля, его длину, требуемое испытательное напряжение, рабочую частоту и условия эксплуатации. Грамотно подобранное оборудование в сочетании с соблюдением методики и правил безопасности позволяет повысить качество испытаний и получить данные, необходимые для обоснованной оценки состояния кабельной инфраструктуры.
