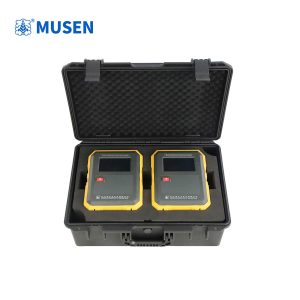

Локатор замыкания на землю постоянного тока: поиск повреждений в системах электроснабжения

В системах постоянного тока нарушение изоляции относительно земли может долгое время оставаться незаметным, особенно если первое повреждение не приводит к немедленному отключению оборудования. Однако дальнейшее ухудшение изоляции или появление второго замыкания на землю в другой точке цепи способно вызвать короткое замыкание, нарушение работы защитных устройств и отказ отдельных компонентов. Поэтому при эксплуатации промышленных установок, оперативных цепей подстанций и других объектов с постоянным током важно своевременно обнаруживать подобные неисправности. Для решения этой задачи применяется локатор замыкания на землю постоянного тока, предназначенный для поиска участков электрической сети, в которых нарушена изоляция между токоведущими элементами и землёй.

Почему замыкания на землю требуют оперативного обнаружения

В системах постоянного тока могут использоваться различные схемы заземления и контроля изоляции. В некоторых установках полюса источника питания не имеют прямого соединения с землёй, а состояние изоляции контролируется специальными устройствами. При возникновении первого замыкания ток повреждения в такой системе может оставаться сравнительно небольшим, поэтому обычная защита от сверхтока не всегда обеспечивает немедленное отключение цепи.

Отсутствие быстрого отключения не означает, что повреждение можно игнорировать. Нарушение изоляции изменяет электрические характеристики системы и может создавать предпосылки для более серьёзной неисправности. Если второй полюс или другой участок цепи окажется связан с землёй через дополнительное повреждение, между различными точками системы может возникнуть нежелательный токовый путь.

Особое значение это имеет для оперативных цепей подстанций, систем управления и сигнализации, устройств релейной защиты, промышленной автоматики и другого оборудования, для которого стабильность питания имеет принципиальное значение. Неисправность в таких цепях способна затруднить управление коммутационными аппаратами или повлиять на работу защитных функций.

При этом сам факт обнаружения замыкания ещё не указывает на точное место повреждения. Для локализации необходимо последовательно проверить отдельные линии и ответвления, определить участок с нарушенной изоляцией и подтвердить результат дополнительными измерениями.

Принцип поиска повреждённого участка

Метод локализации зависит от конструкции прибора и особенностей контролируемой сети. В некоторых системах сначала определяется наличие снижения сопротивления изоляции относительно земли, после чего выполняется поиск повреждённого фидера или ответвления. Другие решения используют измерение электрических сигналов, токов или параметров, возникающих при работе специальной поисковой схемы.

В типовом процессе диагностики сначала устанавливают, что в сети постоянного тока присутствует нарушение изоляции. Для этого могут использоваться стационарные устройства контроля изоляции или измерительные функции самого диагностического оборудования. Затем специалист проверяет отдельные цепи, чтобы определить, в какой из них сосредоточено повреждение.

Локатор замыкания на землю постоянного тока помогает сократить область поиска неисправности и определить направление дальнейшей проверки. В зависимости от применяемого метода измерения прибор может использоваться для обследования распределительных цепей, отдельных кабельных линий и подключённых ответвлений. Конкретный порядок работы определяется инструкцией изготовителя и совместимостью устройства с контролируемой системой.

Важно учитывать, что разные локаторы рассчитаны на определённые диапазоны напряжения, схемы электроснабжения и способы подключения. Поэтому нельзя исходить из того, что один прибор одинаково подходит для любой сети постоянного тока. Перед проведением измерений необходимо проверить технические характеристики оборудования и допустимые условия его применения.

Области применения в энергетике и промышленности

Одной из важных областей применения локаторов являются оперативные цепи подстанций. В них постоянный ток может использоваться для питания систем управления, релейной защиты, сигнализации и цепей коммутационных аппаратов. Нарушение изоляции в такой инфраструктуре требует своевременного обнаружения, поскольку неисправность может затрагивать несколько связанных цепей.

На промышленных предприятиях системы постоянного тока встречаются в цепях управления, автоматизированных установках, источниках резервного питания и специализированном технологическом оборудовании. Поиск замыкания на землю позволяет определить проблемный участок без необходимости произвольно отключать большое количество оборудования. Возможность проведения диагностики без нарушения работы всей системы зависит от её схемы, метода измерения и допустимых условий испытания.

Локализация повреждений также востребована при обслуживании аккумуляторных систем и распределительных цепей постоянного тока. На подобных объектах состояние изоляции необходимо рассматривать совместно с параметрами источника питания, особенностями нагрузки и схемой соединения полюсов с землёй. Самовольное изменение схемы заземления или отключение контрольных устройств может привести к потере диагностической информации и нарушению штатной работы оборудования.

Для эксплуатационных служб практическая ценность локатора заключается в возможности быстрее определить направление поиска и организовать дальнейшую проверку. Это помогает рациональнее использовать время специалистов и уменьшать продолжительность диагностических работ, хотя фактический результат зависит от доступности цепей, характера повреждения и конструкции электрической сети.

Как выбрать локатор замыкания на землю

Выбор прибора следует начинать с определения параметров системы, в которой предполагается проводить измерения. Необходимо знать номинальное напряжение постоянного тока, схему заземления, структуру распределительных цепей и особенности подключённой нагрузки. От этих характеристик зависит, какой метод диагностики будет применим и какие требования предъявляются к измерительному оборудованию.

При сравнении моделей рекомендуется обратить внимание на следующие параметры:

• Совместимость с сетью. Прибор должен поддерживать соответствующий диапазон постоянного напряжения и подходить для используемой схемы заземления.

• Метод локализации. Следует уточнить, каким способом устройство определяет повреждённую линию и какие дополнительные компоненты необходимы для работы.

• Возможность проверки ответвлений. Для сложных распределительных сетей важно понимать, позволяет ли оборудование обследовать отдельные фидеры и кабельные цепи.

• Чувствительность измерения. Она должна соответствовать характеру ожидаемых повреждений и требованиям диагностической процедуры.

• Условия эксплуатации. Необходимо учитывать электромагнитные помехи, температуру, доступность точек измерения и особенности промышленной среды.

• Безопасность подключения. Следует проверить требования к подключению измерительных проводов, допустимым режимам работы и защите оператора.

Отдельного внимания заслуживает возможность применения прибора в действующей сети. Некоторые методы позволяют выполнять поиск повреждения без полного отключения системы, однако такая возможность не должна предполагаться автоматически. Она должна быть прямо предусмотрена изготовителем и соответствовать правилам эксплуатации конкретного электрооборудования.

Также необходимо учитывать удобство регистрации результатов. Если локатор позволяет сохранять измеренные значения или отображать состояние проверяемых цепей, это может облегчить оформление технической документации и сравнение результатов последующих обследований.

Порядок диагностики и оценка результатов

Перед началом работ специалист изучает схему сети, проверяет показания устройств контроля изоляции и определяет перечень цепей, подлежащих обследованию. Затем прибор подключают в соответствии с инструкцией, соблюдая требования к полярности, точкам подключения и допустимым режимам измерения.

Поиск обычно организуется последовательно: от общей системы к отдельным распределительным цепям, а затем к конкретному участку. Такой подход позволяет постепенно сужать область возможного повреждения. После определения подозрительной линии выполняют дополнительные проверки, необходимые для подтверждения места нарушения изоляции.

При интерпретации результатов важно отличать реальное повреждение от особенностей схемы и влияния подключённых компонентов. Параллельные цепи, фильтры, электронные устройства и распределённые ёмкости могут влиять на измеряемые параметры. Поэтому показания прибора следует оценивать с учётом структуры сети и технической документации.

После локализации причины неисправности принимают решение о ремонте, замене повреждённого кабеля или восстановлении изоляции соответствующего компонента. После устранения дефекта целесообразно повторно проверить состояние системы и убедиться, что параметры изоляции соответствуют установленным требованиям.

Все операции должны выполнять квалифицированные специалисты. Даже если первое замыкание на землю не вызывает значительного тока, контролируемая цепь остаётся частью действующей электрической системы. Порядок отключения, проверки отсутствия напряжения и применения средств защиты определяется правилами безопасности и конструкцией оборудования.

Значение локализации для надёжности электрооборудования

Нарушение изоляции в сети постоянного тока может не сопровождаться немедленным отключением питания, но при этом создавать риск развития более серьёзной неисправности. Своевременное обнаружение и локализация повреждения позволяют эксплуатационным службам определить проблемную цепь, организовать ремонт и восстановить требуемое состояние изоляции.

Локатор замыкания на землю постоянного тока является инструментом диагностики для энергетических и промышленных объектов, где необходимо контролировать состояние распределительных цепей и оперативного питания. При выборе оборудования важно учитывать схему сети, диапазон напряжения, метод измерения и требования к работе в действующих установках. Систематическое применение подходящих диагностических средств в сочетании с регулярным контролем изоляции помогает повысить надёжность электроснабжения и снизить риск отказов, связанных с повреждением электрических цепей.
