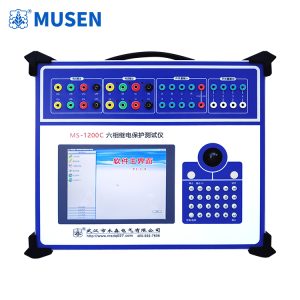

Оборудование для проверки реле в системах релейной защиты и автоматики

Надёжность электроснабжения во многом зависит от того, насколько своевременно системы защиты обнаруживают аварийные режимы и обеспечивают отключение повреждённого участка сети. При коротких замыканиях, перегрузках и других ненормальных режимах релейная защита должна действовать в соответствии с заданными уставками и временными характеристиками. Чтобы подтвердить правильность работы защитных устройств, специалисты проводят испытания с контролируемым воздействием электрических сигналов и проверяют реакцию реле на заданные условия.

Оборудование для проверки реле применяется при наладке, техническом обслуживании и диагностике устройств релейной защиты, используемых на подстанциях, в распределительных сетях, на промышленных предприятиях и в электроэнергетических лабораториях. С его помощью можно проверять предусмотренные конструкцией параметры срабатывания, измерять временные характеристики и оценивать соответствие работы реле установленным требованиям. Конкретный перечень испытаний зависит от типа устройства, возможностей испытательной системы и применяемой методики.

Почему необходимо регулярно проверять релейную защиту

Реле защиты реагируют на электрические параметры сети, например ток, напряжение, частоту или их сочетания. При выходе контролируемых величин за установленные пределы устройство формирует команду, которая используется системой управления для выполнения защитного действия. В зависимости от назначения реле может контролировать короткие замыкания, перегрузки, замыкания на землю, отклонения напряжения и другие нарушения нормального режима.

В процессе эксплуатации на работу защитных устройств могут влиять изменения настроек, состояние соединений, старение компонентов, условия окружающей среды и ошибки при техническом обслуживании. Даже если устройство не имеет внешних повреждений, его фактические характеристики могут отличаться от ожидаемых. Поэтому регулярная проверка помогает выявлять отклонения до того, как они приведут к неправильной работе защиты.

Особое значение испытания имеют после монтажа нового оборудования, реконструкции электрической сети, замены реле, изменения уставок и выполнения ремонтных работ. В таких случаях необходимо подтвердить, что устройство работает в соответствии с проектной документацией и согласованными параметрами защиты.

Проверка также позволяет документировать фактические характеристики реле. Сопоставление результатов текущих и предыдущих испытаний помогает обнаруживать изменения в работе устройства и планировать дальнейшие мероприятия по техническому обслуживанию.

Принцип работы испытательного оборудования

Современные испытательные системы позволяют формировать контролируемые электрические сигналы, необходимые для проверки определённых функций реле. В зависимости от конструкции оборудования оно может воспроизводить заданные значения тока и напряжения, изменять параметры сигнала по установленной программе и регистрировать реакцию проверяемого устройства.

При испытании специалист задаёт требуемые параметры воздействия и подключает испытательные выходы к соответствующим цепям реле. Затем оборудование формирует тестовый сигнал, а система измерения фиксирует момент или условие срабатывания. Полученные данные сравнивают с уставками, технической документацией и требованиями конкретной методики.

Например, при проверке токовой защиты можно определить, при каком значении входного тока происходит срабатывание. При испытании временной характеристики измеряют интервал между подачей сигнала и изменением состояния выходного контакта. Для устройств с зависимыми временными характеристиками может потребоваться проверка в нескольких рабочих точках, предусмотренных программой испытаний.

Оборудование для проверки реле может включать источники испытательного тока и напряжения, измерительные каналы, средства регистрации событий, программное управление и интерфейсы подключения. В более сложных системах предусматривается одновременное формирование нескольких сигналов, что позволяет проверять взаимодействие отдельных функций защиты при моделировании различных режимов.

При этом возможности разных моделей существенно различаются. Одни устройства рассчитаны на простые проверки отдельных реле, другие предназначены для комплексного тестирования многофункциональных микропроцессорных терминалов. Поэтому состав испытательной системы следует выбирать исходя из фактических задач лаборатории или обслуживающей организации.

Основные виды испытаний релейных устройств

Проверка реле не ограничивается подтверждением одного значения срабатывания. Для полноценной оценки необходимо учитывать функциональное назначение устройства и характеристики, которые предусмотрены его технической документацией.

Проверка порогов срабатывания

При испытании определяют значение контролируемого параметра, при котором реле изменяет своё состояние или формирует соответствующий сигнал. Для токовых и напряженческих устройств это может быть значение тока или напряжения, соответствующее заданной уставке. Результат позволяет оценить правильность настройки и фактическое поведение измерительного элемента.

Измерение времени срабатывания

Время реакции имеет принципиальное значение для координации защит. Если устройство срабатывает быстрее или медленнее предусмотренного значения, это может повлиять на селективность защиты и взаимодействие с другими аппаратами. Испытательное оборудование позволяет измерять временные интервалы и сравнивать их с допустимыми значениями.

Проверка возврата в исходное состояние

После исчезновения аварийного воздействия некоторые реле должны возвращаться в исходное состояние при достижении определённого значения контролируемого параметра. При испытании оценивают соответствующую характеристику возврата и, если это предусмотрено методикой, соотношение между параметрами срабатывания и возврата.

Проверка логики и выходных цепей

Для современных терминалов релейной защиты важно проверить не только измерительные функции, но и правильность формирования выходных сигналов. В зависимости от архитектуры устройства испытания могут охватывать отдельные логические условия, сигнальные контакты, блокировки и предусмотренные функции взаимодействия с системой управления.

Комплексная проверка защитной функции

В рамках комплексного испытания воспроизводят заданный сценарий, проверяя последовательность реакции устройства от подачи входного сигнала до формирования выходной команды. Такой подход помогает оценить согласованность нескольких функций и выявить ошибки в настройке или подключении.

Не все перечисленные процедуры доступны на любом испытательном приборе. До начала работ необходимо убедиться, что выбранная система поддерживает требуемые сигналы, диапазоны измерения и способы регистрации результатов.

Применение на подстанциях и промышленных предприятиях

На электрических подстанциях релейная защита обеспечивает контроль линий электропередачи, силовых трансформаторов, сборных шин и другого оборудования. Корректная работа защитных устройств необходима для локализации повреждений и уменьшения риска распространения аварийного режима на другие участки сети.

При вводе подстанционного оборудования в эксплуатацию испытания позволяют подтвердить соответствие настроек проектным требованиям. Во время планового обслуживания они помогают оценить сохранение рабочих характеристик реле. После изменения схемы сети или параметров оборудования проверка необходима для подтверждения правильности обновлённых уставок и согласованности защит.

На промышленных предприятиях релейные устройства используются в системах электроснабжения производственных линий, электродвигателей, распределительных устройств и трансформаторных подстанций. От их правильной работы зависит не только сохранность электрооборудования, но и устойчивость технологических процессов.

Оборудование для проверки реле востребовано в специализированных испытательных лабораториях, электромонтажных и пусконаладочных организациях, сервисных подразделениях энергетических компаний. Переносные испытательные комплексы могут быть удобны для работы непосредственно на объекте, тогда как стационарные системы подходят для лабораторий с регулярным потоком испытаний. Оптимальный вариант определяется условиями эксплуатации, составом проверяемых устройств и необходимой производительностью.

Как выбрать оборудование для проверки реле

Выбор испытательной системы следует начинать с анализа типов реле и защитных терминалов, которые необходимо проверять. Универсального прибора, одинаково подходящего для всех устройств и методов испытаний, не существует. Значение имеют не только основные электрические параметры, но и доступные функции управления, измерения и обработки данных.

При оценке технических характеристик рекомендуется учитывать следующие критерии:

• Количество и тип выходных каналов. Они определяют, какие испытательные сигналы можно формировать и возможно ли их одновременное применение.

• Диапазоны тока и напряжения. Выходные параметры должны соответствовать требованиям проверяемых устройств и конкретных процедур.

• Точность измерений. Необходимо оценивать заявленные характеристики источников и измерительных каналов с учётом требований к испытаниям.

• Измерение времени. Для проверки временных характеристик важны разрешение измерения и способ фиксации момента срабатывания.

• Возможности программного управления. Автоматизированные сценарии могут упростить выполнение повторяющихся испытаний и уменьшить количество ручных операций.

• Совместимость с типами реле. Следует проверить поддержку необходимых функций, схем подключения и способов обмена данными, если они требуются.

• Регистрация результатов. Сохранение параметров и формирование отчётов упрощают оформление протоколов и сравнение результатов разных проверок.

• Условия эксплуатации. Для выездной работы имеют значение габариты, масса, удобство транспортировки и требования к электропитанию.

При сравнении моделей важно не ограничиваться количеством функций в описании. Следует проверить, какие операции действительно поддерживаются, какие требуют дополнительного оборудования и какие ограничения действуют при одновременном использовании каналов.

Также необходимо учитывать квалификацию персонала, доступность технической документации и возможность обслуживания прибора. Для организаций, выполняющих большое количество проверок, удобство подготовки испытаний и систематизации результатов может иметь не меньшее значение, чем отдельные характеристики измерительных каналов.

Организация испытаний и требования безопасности

Перед началом работ специалист должен определить назначение проверки, изучить схему подключения и сверить параметры испытания с технической документацией реле. Если устройство установлено в действующей электроустановке, необходимо обеспечить безопасное выполнение работ, исключить нежелательное воздействие на цепи управления и предотвратить передачу ошибочных команд исполнительным механизмам.

Подключение испытательных выходов выполняют только после проверки схемы и необходимых условий отключения или изоляции проверяемых цепей. Особое внимание уделяют вторичным цепям трансформаторов тока и напряжения, цепям оперативного питания и выходам, связанным с отключением выключателей. Неправильное подключение может привести к повреждению оборудования или создать опасную ситуацию.

После завершения испытания результаты фиксируют в протоколе. В нём целесообразно указывать идентификацию устройства, проверяемые функции, применённую методику, исходные настройки, фактические значения и обнаруженные отклонения. Такой подход обеспечивает прослеживаемость результатов и облегчает последующие проверки.

Если измеренные параметры выходят за установленные пределы, необходимо выяснить причину отклонения. Ею могут быть неправильная настройка, ошибка подключения, особенности испытательной схемы или неисправность проверяемого устройства. Повторная проверка должна проводиться по установленной процедуре, а корректировка уставок — только на основании соответствующих технических требований.

Значение испытаний для надёжности электроснабжения

Релейная защита представляет собой важную часть системы управления и безопасности электроэнергетических объектов. Её эффективность зависит от правильного выбора защитных функций, корректной настройки, качества монтажа и регулярного контроля фактических характеристик. Испытания позволяют подтвердить работоспособность устройства и выявить отклонения, которые не всегда обнаруживаются при обычном визуальном осмотре.

Оборудование для проверки реле помогает выполнять измерения с заданными параметрами, оценивать пороги и время срабатывания, проверять отдельные функции и документировать результаты. При грамотном выборе испытательной системы специалисты могут стандартизировать процедуры проверки и повысить качество технического обслуживания релейной защиты.

Практическая ценность такого оборудования определяется соответствием задачам предприятия, достоверностью измерений и удобством проведения испытаний. В сочетании с квалифицированной работой персонала, правильной методикой и регулярным контролем оно способствует поддержанию надёжной работы систем релейной защиты и автоматики на энергетических и промышленных объектах.
