Резонансная испытательная система последовательного соединения переменного тока: применение при испытаниях высоковольтного оборудования

Проверка электрической прочности изоляции относится к основным процедурам оценки состояния высоковольтного оборудования перед вводом в эксплуатацию, после ремонта и в рамках планового технического обслуживания. При испытаниях кабельных линий, силовых трансформаторов, распределительных устройств и других высоковольтных объектов необходимо создавать заданное испытательное напряжение и контролировать поведение изоляции в предусмотренных методикой условиях. Для решения таких задач применяются резонансные испытательные установки, позволяющие формировать высокое переменное напряжение с использованием резонансных свойств электрической цепи.

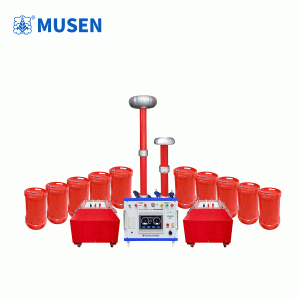

Резонансная испытательная система последовательного соединения переменного тока предназначена для проведения высоковольтных испытаний с последовательным включением индуктивного и ёмкостного элементов в резонансный контур. При соответствующем подборе параметров цепи реактивные составляющие сопротивления компенсируют друг друга, благодаря чему система может создавать необходимое испытательное напряжение на объекте при сравнительно умеренной мощности источника питания. Конкретные возможности установки определяются её конструкцией, номинальными параметрами и характеристиками подключаемой нагрузки.

Принцип последовательного резонанса

В основе работы системы лежит явление электрического резонанса. В последовательном колебательном контуре индуктивное сопротивление катушки и ёмкостное сопротивление испытательной нагрузки зависят от частоты переменного напряжения. При определённых условиях их значения становятся равными по модулю, а суммарная реактивная составляющая сопротивления цепи приближается к нулю.

Когда система работает вблизи резонансного режима, напряжение на индуктивном или ёмкостном элементе может значительно превышать напряжение питания. Это свойство используется для получения высокого переменного испытательного напряжения. При этом резонансная компенсация позволяет уменьшить потребность во внешней мощности по сравнению с некоторыми схемами, в которых реактивная нагрузка не компенсируется.

Важно понимать, что последовательный резонанс не устраняет активные потери и не отменяет ограничений оборудования. Допустимые режимы определяются параметрами установки, требованиями к испытанию и характеристиками объекта. Поэтому настройка резонансного контура должна выполняться в соответствии с инструкцией изготовителя и утверждённой программой испытаний.

Где применяется резонансная испытательная система

Одной из основных областей применения резонансных установок являются испытания силовых кабелей высокого напряжения. Кабельная линия обладает распределённой ёмкостью, которая при подаче переменного напряжения создаёт значительную реактивную нагрузку. По мере увеличения длины кабеля потребность в мощности источника испытательного напряжения может существенно возрастать. Резонансная схема помогает компенсировать эту нагрузку и организовать испытания с учётом характеристик конкретной линии.

Другим направлением являются испытания высоковольтных электротехнических устройств, включая силовые трансформаторы и отдельные виды распределительного оборудования. Возможность применения системы зависит от требований соответствующей методики, допустимого напряжения и ёмкости объекта. Не каждое оборудование можно испытывать одной и той же установкой без дополнительной проверки совместимости.

Резонансная испытательная система последовательного соединения переменного тока также может использоваться при проведении приёмо-сдаточных испытаний, проверках после монтажа и оценке состояния изоляции после ремонтных работ. В зависимости от назначения установки её применяют на энергетических предприятиях, испытательных площадках, в лабораториях и организациях, специализирующихся на диагностике высоковольтного оборудования.

При выборе режима необходимо учитывать, что испытательное напряжение и продолжительность его приложения устанавливаются не произвольно. Они должны соответствовать нормативным документам, технической документации объекта и программе испытаний. Чрезмерное напряжение или нарушение установленной процедуры могут привести к повреждению изоляции, поэтому параметры испытания требуют предварительного согласования.

Преимущества последовательной резонансной схемы

Практическая ценность последовательного резонанса связана прежде всего с особенностями работы на ёмкостной нагрузке. При испытании кабелей и некоторых других высоковольтных объектов реактивная составляющая нагрузки может быть значительной. Резонансная схема позволяет использовать индуктивный элемент для компенсации ёмкостной составляющей, что снижает требования к мощности питающего источника при соответствующем подборе параметров.

К основным особенностям таких систем относятся:

• Компенсация реактивной нагрузки. Резонансный контур позволяет компенсировать ёмкостную составляющую нагрузки в предусмотренном рабочем диапазоне.

• Возможность получения высокого переменного напряжения. Резонансные свойства цепи используются для создания испытательного напряжения, необходимого для проверки изоляции.

• Применимость к ёмкостным объектам. Система может быть полезна при испытаниях кабельных линий и другого оборудования с подходящими электрическими характеристиками.

• Управляемый режим испытания. При наличии соответствующих измерительных и защитных средств оператор может контролировать основные параметры процесса.

• Гибкость конфигурации. В пределах предусмотренных конструкцией возможностей параметры системы могут подбираться под различные испытательные задачи.

Эти особенности не означают, что любая резонансная установка подходит для всех видов высоковольтного оборудования. Эффективность и допустимая область применения зависят от номинального напряжения, диапазона регулирования частоты, характеристик реактора, ёмкости объекта и других технических факторов.

Контроль и безопасность во время испытаний

Высоковольтные испытания требуют строгого соблюдения мер электробезопасности. Перед подключением установки необходимо проверить состояние испытательных проводов, заземления, соединительных элементов и предусмотренных защитных устройств. Испытуемый объект должен быть подготовлен в соответствии с установленной процедурой, а посторонний доступ к испытательной зоне — исключён.

Перед началом работы специалисты определяют параметры объекта и проверяют, соответствует ли его ёмкость рабочему диапазону системы. Затем выбирают необходимые настройки, выполняют подключение и проводят испытание по утверждённой программе. Во время подачи напряжения контролируют предусмотренные системой показатели и следят за признаками нештатного режима.

При возникновении пробоя, резкого изменения электрических параметров или срабатывания защиты испытание необходимо прекратить в соответствии с эксплуатационной инструкцией. После отключения источника питания следует убедиться в снятии остаточного напряжения и выполнить предусмотренное заземление объекта. Нельзя считать отключённую высоковольтную цепь безопасной без проверки и выполнения установленных разрядных процедур.

Для повышения достоверности результатов важно также фиксировать условия испытания: идентификацию объекта, выбранные параметры, продолжительность подачи напряжения и наблюдаемые отклонения. Эти сведения позволяют сопоставлять результаты повторных проверок и формировать техническую документацию.

Как выбрать оборудование для конкретной задачи

Подбор установки следует начинать с определения объектов, которые предстоит испытывать, и требований к испытательному напряжению. Для кабельных линий существенное значение имеет их электрическая ёмкость, тогда как для других видов оборудования необходимо учитывать собственные особенности изоляционной системы и соответствующие методы испытаний.

Резонансная испытательная система последовательного соединения переменного тока должна соответствовать предполагаемому диапазону напряжений, нагрузочным характеристикам и условиям эксплуатации. При оценке технического предложения рекомендуется проверить следующие параметры:

1. Номинальное испытательное напряжение. Оно должно соответствовать требованиям к проверяемому оборудованию и предусмотренным режимам работы.

2. Рабочий диапазон частоты. Возможности регулирования должны обеспечивать настройку системы под характеристики подключаемой нагрузки.

3. Диапазон ёмкости объекта. Необходимо убедиться, что установка рассчитана на электрические параметры конкретного оборудования.

4. Мощность и конфигурация системы. Эти характеристики определяют допустимую нагрузку и возможности практического применения.

5. Измерение и защита. Следует проверить наличие необходимых средств контроля, ограничений рабочих параметров и защитных функций.

6. Условия транспортировки и монтажа. Для выездных испытаний важны масса компонентов, удобство подключения и требования к организации рабочего места.

7. Документация и обслуживание. Руководство по эксплуатации, порядок технического обслуживания и доступность сервисной поддержки имеют значение для длительной работы оборудования.

Помимо номинальных характеристик, необходимо учитывать требования к электропитанию, условия окружающей среды и квалификацию персонала. Если установка предназначена для разных типов объектов, до приобретения следует подтвердить совместимость каждой предполагаемой конфигурации с требованиями соответствующих методик.

Значение резонансных испытаний для эксплуатации электрооборудования

Состояние высоковольтной изоляции невозможно надёжно оценить только по внешнему осмотру. Электрические испытания позволяют проверить её поведение при заданном воздействии и получить дополнительные сведения о готовности оборудования к эксплуатации. При этом результаты необходимо интерпретировать с учётом конструкции объекта, истории его работы и других диагностических данных.

Резонансная испытательная система последовательного соединения переменного тока представляет собой техническое решение для формирования высокого переменного напряжения с использованием резонансных свойств электрической цепи. При правильном подборе параметров такая система помогает организовать испытания объектов с выраженной ёмкостной нагрузкой и рационально использовать мощность источника питания.

Результативность испытаний определяется не только характеристиками установки, но и правильностью выбора методики, точностью настройки, состоянием соединений и соблюдением требований безопасности. Поэтому при внедрении резонансного оборудования необходимо рассматривать систему как часть комплексного процесса контроля высоковольтной изоляции, включающего подготовку объекта, выполнение испытаний, регистрацию данных и техническую оценку полученных результатов.
